19 Zoll Wandgehäuse

Für die Installation kleiner Netze oder Unterverteilungen finden Sie Lösungen für alle Einsatzbereiche von 4HE -18HE.



Wandgehäuse 6HE, 9HE, 12HE, 15HE, 18HE

Im Homeoffice das Mininet, für tiefe Einbauten das Wandgehäuse S730 oder bei beengten Platzverhältnissen die BOX 310 – für jede Anwendung bietet caleg das passenden Wandgehäuse. Die optimale Zugänglichkeit und verschiedensten Kabelführungssysteme erleichtern dem Anwender die Installation.

Dieter Gebhard: „Nicht nur bei den Standschränken sondern auch im Bereich der Wandgehäuse können wir Ihnen eine Vielzahl von Lösungen anbieten.

Setzen Sie sich doch einfach mit mir in Verbindung.”

Phone +49 6893 89 218

Mail dieter.gebhard(at)caleg-group.de

Wandgehäuse 730
Wandgehäuse 310

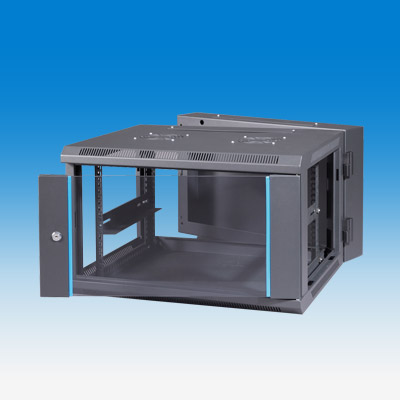

Wandgehäuse 730

Box 730

Zweiteiliges, formschönes 19″ Wandgehäuse. Ideal für Netzwerk- und allgemeine Elektronikanwendungen.

  • Abmessungen: 600X600 mm
  • Praxisgerechte Größenvarianten von 6HE bis 18HE
  • Zerlegbares Grundgestell
  • Türanschlag änderbar
  • Optimale Zugänglichkeit durch abnehmbare, abschließbare Seitenwände
  • Mit Ventilationsschlitzen für eine passive Lüftung
  • Montagemöglichkeit für zwei Ventilatoren vorgesehen
  • 19″ Ebene vorder- und rückseitig
  • Kabelzuführung von oben oder unten möglich
  • Aufbau: Zweiteiliges Stahlblech Wandgehäuse
  • Oberfläche pulverbeschichtet
  • Abschließbare Fronttür aus Stahlblech mit Glaseinsatz aus Sicherheitsglas
  • Abnehmbare, abschließbare Seitenwände
  • 19″ Halter im 25 mm Raster tiefenverstellbar
  • Ventilationsschlitze oben und unten
  • Montagepositionen im oberen Rahmen für zwei Ventilatoren vorbereitet
  • Öffnungen für die Kabeleinführung oben und unten
  • zwei Gewindebolzen an der Rückwand zur Montage von Komponenten und/oder einer Steckdosenleiste
  • Belastbarkeit bis max. 25 kg



Lieferumfang:

  • 1 Wandgehäuse komplett montiert
  • Zubehör (Käfigmuttern, Frontplattenschrauben,  Satz Erdungsbänder)



Farbe: RAL 7021 (Schwarz-Grau) oder RAL 7035 (Lichtgrau)

     Box 730 (400 KB)

Wandgehäuse 310
Wandgehäuse 310
Wandgehäuse 730

Box 310

  • einfache schnelle Montage
  • optimale Zugänglichkeit zu Ihrer Installation durch die abnehmbare Gehäusehaube
  • vier praxisgerechte Höhen- und Tiefenvarianten von 6HE bis 16HE
  • Fronttür mit Sekuritglaseinsatz
  • Türöffnungswinkel 180°
  • Türanschlag wechselbar
  • Zugriffsgesichert durch Zylinderschloss
  • Ventilationsschlitze oben und unten für eine optimale Wärmeabführung
  • 482,6 mm (19″)-Rahmen tiefenverstellbar und nach vorne ausschwenkbar
  • Ideales Kabelmanagement durch vorbereitete Befestigungspunkte für C-Profilschienen, Kabelschellen oder -binder
  • Kabelzuführung von oben und unten oder direkt durch die offene Rückwand
  • Optimale Zugänglichkeit zur Installation nach Demontage der Gehäusehaube
  • Offenes Wandteil durch optionale Rückwand verschließbar
  • Einfache Befestigung des Wandteiles mittels vier Schlüssellöcher
  • Leichte Montage und Demontage der Gehäusehaube mit vier griffigen Rändelschrauben



Durch das umfangreiche caleg Zubehörprogramm an jede Applikation anpassbar.



Lieferumfang:

  • Wandgehäuse
  • 20 Käfigmuttern
  • 20 Frontplattenschrauben

     Box 310 (390 KB)

Wandgehäuse Mininet
Wandgehäuse Mininet
Wandgehäuse Mininet

Mininet

  • Flexibel in der Anwendung
  • Äußerst platzsparend



Für Kleinnetze und Unterverteilungen im Office- und Heimbereich wurde die Mininet Baureihe konzipiert. Ideal geschaffen für die Vernetzung von kleineren Anlagen oder die Anbindung an Telekommunikationsanschlüssen. Die geringe Bautiefe von nur 200 mm ermöglicht auch einen Einsatz an kritischen Stellen wie z.B. in Nischen oder Ecken. Entsprechend der Applikation stehen Varianten mit Sichttüren und Lüftungsgittern zur Verfügung. Für eine aktive Lüftung können die Standardlüftungsgitter werkzeugfrei gegen einrastbare Filterlüfter bzw. Eintrittsfilter ausgetauscht werden. Grundsätzlich lässt sich das Gehäuse in horizontaler und vertikaler Richtung einsetzen. Dadurch ist eine optimale Anpassung an die Kabelführung möglich. Der 482,6 mm (19″) Einbaurahmen beträgt 4HE.  Dieser läßt sich jeweils in sechs verschiedenen Höhenpositionen montieren. Ein großzügiger Verkabelungsraum sichert eine leichte und einfache Installation. Die Kabelzuführung ist mit einer Bürstenleiste verschlossen. Eine Kabelzugentlastung ist über eine C-Profilschiene möglich. Die Klapptür hat einen Öffnungswinkel von >180° und ist mit einem Zylinderschloss gegen unberechtigten Zugriff gesichert. Für einen optimalen Zugang während Montage- und Servicearbeiten lässt sich zusätzlich die Frontabdeckung ohne Einsatz von Werkzeug einfach und leicht demontieren. Für den Einsatz von 1/2  19″ und 10″ Komponenten kann das Gehäuse mit einem Zwischenrahmen ausgestattet werden. Weiteres Zubehör ermöglicht die Anpassung an alle nur denkbaren Applikationen. Für eine sachgerechte Erdung sind alle Gehäuseteile mit Erdungsfahnen oder -bolzen ausgestattet.



Lieferumfang:

  • 1 Wandgehäuse komplett montiert
  • 16 Käfigmuttern
  • 16 Frontplattenschrauben
  • 2 Erdungsbänder



Abmessungen: 600 x 500 x 200 mm (B x H x T)

     Mininet (440 KB)
