Uniframe Gestellschrank

Mit dem frei dimensionierbaren Uniframe Gestellschrank sind Sie auf jede Anforderung vorbereitet. Ihre Elektronik ist zuverlässig geschützt und stabil montiert. Profitieren Sie von einer durchdachten Konstruktion, die Einfachheit, Montagefreundlichkeit und vielfältige Funktionen vereint. Entdecken Sie die Vorteile unseres Sortiments – und finden Sie genau den Schaltschrank, der zu Ihren Anforderungen passt.

Ihre Vorteile mit dem Uniframe Gestellschran

Der Uniframe Gestellschrank ist ein anreihbares, modulares Schranksystem mit maximaler Flexibilität – ideal für Projekte ab Losgröße 1 bis hin zu umfangreichen Serienlösungen. Er kombiniert Serienfertigungseffizienz mit spezifischen Kundenanforderungen und überzeugt durch zahlreiche technische Highlights:

• Exakt Ihr Format: Frei konfigurierbare Abmessungen in allen Dimensionen im 25mm Raster.

• Genau Ihre Farbe: Beliebige RAL-Farben (bis Sonderfarbton) in pulverbeschichtetem Stahlblech oder Varianten aus Edelstahl (1.4301).

• Präzise Ihre Lochbilder: auf Wunsch vorbereitet für Ihren Steuerungsbau.

• Optionen für anspruchsvolle Umgebungen: Edelstahl-Varianten für Lebensmittelindustrie oder korrosive Umgebungen.


• Robuste Schutzarten & Umweltbereich: Schutzart IP55 sowie NEMA-Typen 1, 12 und 12K, Einsatzbereich von –20 °C bis +40 °C.

• EPLAN‑ und STEP‑Daten vereinfachen Ihren Planungsprozess.

• Zertifizierte US‑/Kanada‑Kompatibilität*: UL 508A‑ und CSA C22.2‑Zertifizierung inklusive Maschinenzulassung für Nordamerika – normgerecht, zuverlässig, sicher.

• Optionales Zubehör & Kompatibilität: Kombinierbar mit Schränken anderer Hersteller, erweiterbar mit Lüftern, Sichtfenstern, Klimatisierung oder EMV‑Schutzkomponenten.

• Made in Germany – Qualitätsfertigung ab Werk: Zertifizierte Produktion, höchste Fertigungsqualität direkt vom Werk.

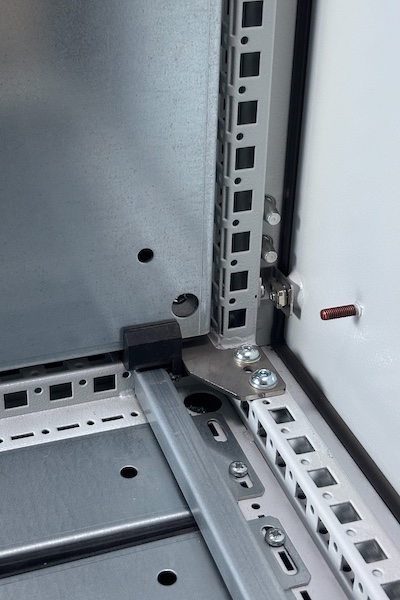

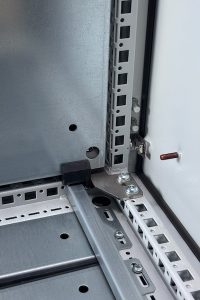

Montageplatte

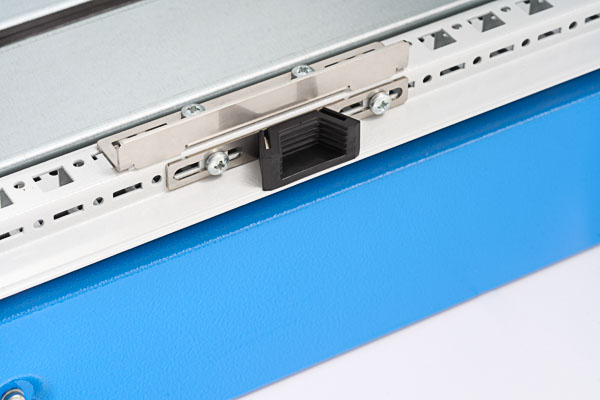

Variable Verschiebung und Fixierung der Montageplatte möglich. Dadurch maximale Ausnutzung des Bauraums bis zwischen die Gestellholme.

Bei Anreihung mehrerer Schränke sind Montagezwischenstücke für eine durchgängige Montagefläche lieferbar.

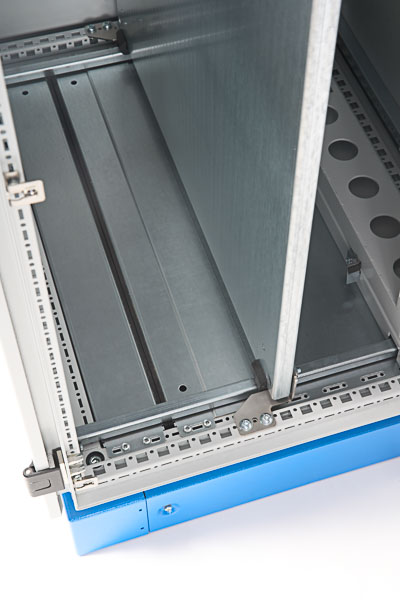

Maximale Ausnutzung des Bauraums

durch verschiebbare Montageplatte bis zwischen die Gestellholme

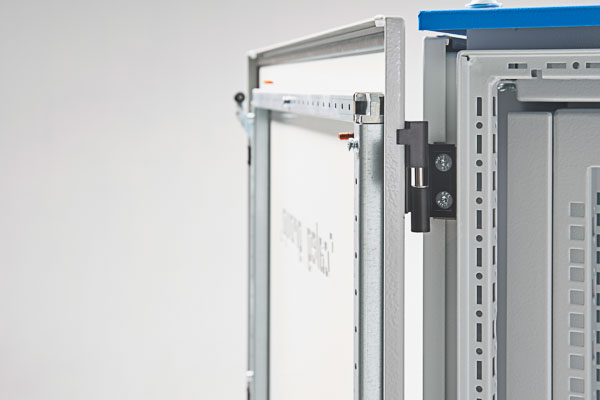

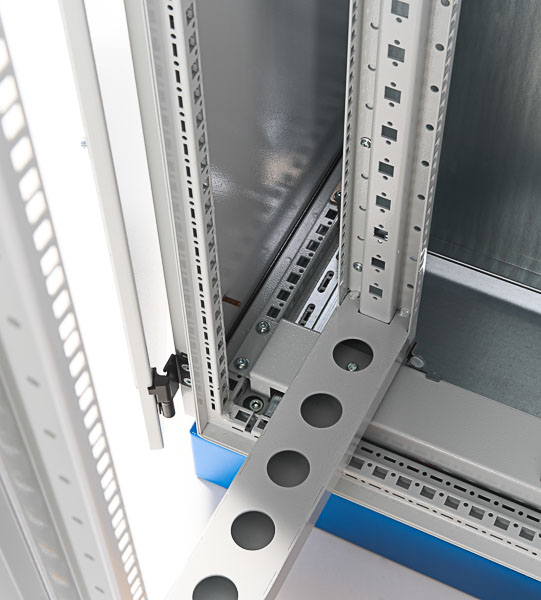

Schwenkrahmen

Der Einbau von Schwenkrahmen ist möglich, so dass zusätzliche 19 Zoll Montageebenen geschaffen werden.

Dadurch kann weiterhin die Rückseite der 19 Zoll Einbauten bequem erreicht werden.

Der Schwenkrahmen kann mit abschließbaren Schwenkhebeln versehen werden.

Türöffnungswinkel maximal 245°. Schwenkrahmen geöffnet

Tür am maximalen Anschlag. Schwenkrahmen 90° geöffnet

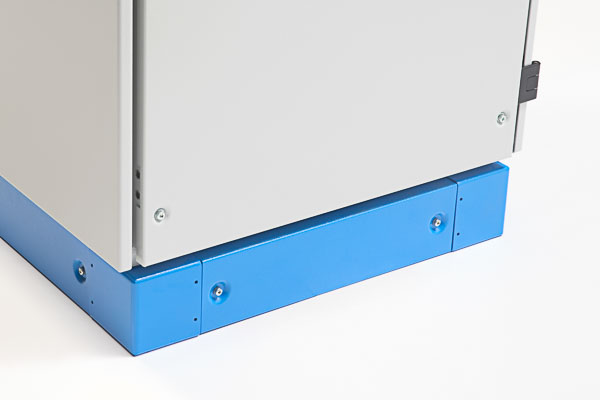

Anreihung

Die Anreihung von Schaltschränken ist das Zusammenfügen mehrerer Schränke, um eine größere Einheit für elektrische Installationen zu bilden.

Die Blenden der Sockelleiste können zu diesem Zweck einfach entfernt werden. Lieferbar sind Sockelhöhen von 100 oder 200 mm.

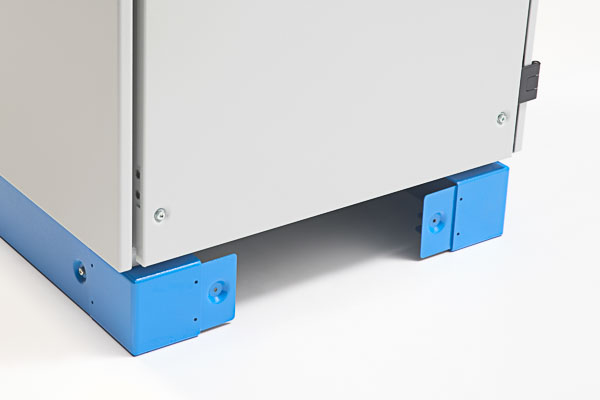

Sockel mit demontierter Sockelblende für Kabeldurchführung

Geschlossene Blende zum Einsatz als Solitär oder Anreihungsende

Die Eigenschaften des Uniframe

Der Gestellschrank ist in verschiedenen Maßen und Ausführungen lieferbar, wie:

• abnehmbare Rück- und Seitenwände
• verstärkte Rückwand
• individuelles Lochbild
• optional Einsatz von Montageplatten
• eintürig oder zweitürig mit Schwenkhebel
• werkzeuglos aushängbaren Türen
• maximaler Türöffnungswinkel beträgt 245°
• geschäumte Dichtungen
• Als Anreihschrank oder Stand-alone-Lösung
• Kabeleinführungen auch mit Kabelverschraubung, Bürstenleisten und Kabelzugentlastungen möglich (Nicht bei jeder IP- und UL-Variante möglich)

• Sockel frei konfigurierbar mit Stellfüßen, Rollen, abnehmbaren Blenden
• Erfüllt IP 55 und NEMA-Typen 1, 12 und 12K. Sowohl als Ein- oder Zweitürer.

Maße in UL-Ausführung

*In UL-Ausführung sind normbedingt nur nachfolgende Maße lieferbar:

• B=600 mm bis B=1200 mm im 25 mm Raster
• H=1200 mm bis H=2200 mm im 25 mm Raster
• T=400 mm bis T=800 mm im 25 mm Raster

Maße ohne UL

• Frei konfigurierbare Abmessungen in allen Dimensionen im 25mm Raster.

Einstellbare Doppeltür-Dichtung.

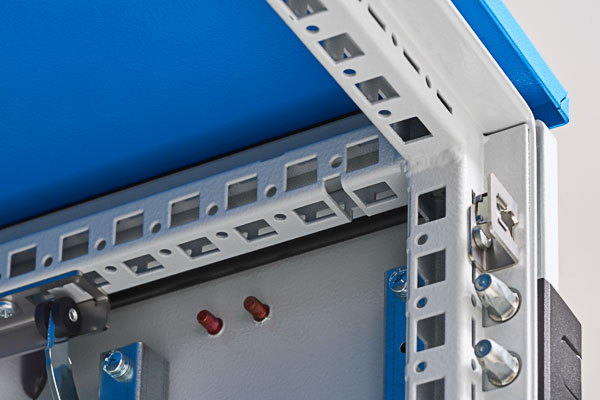

Lochrasterung für marktübliche Standardkomponenten (25mm)

Werkzeuglos aushängbare Tür. Türverstärkungsrahmen herausschraubbar

Gehäusebau direkt vom Hersteller

Von der Konstruktion bis zur Auslieferung bietet die caleg-group alles aus einer Hand. Bereits in der Entwicklung werden internationale Normen wie DIN, ISO, CE, UL oder NEMA berücksichtigt. Mit modernster CAD-Technik und flexiblen CNC-Fertigungsstraßen entstehen individuelle Lösungen in höchster Qualität – von Einzelstücken bis zur Serie. Je nach Einsatzbereich stehen unterschiedliche Oberflächenbeschichtungen und Korrosionsschutzsysteme zur Verfügung. Auf Wunsch übernimmt die caleg-group auch Bauteilbestückung, Verdrahtung, auch von EMV-Schutzkomponenten sowie Lagerung oder Direktversand.

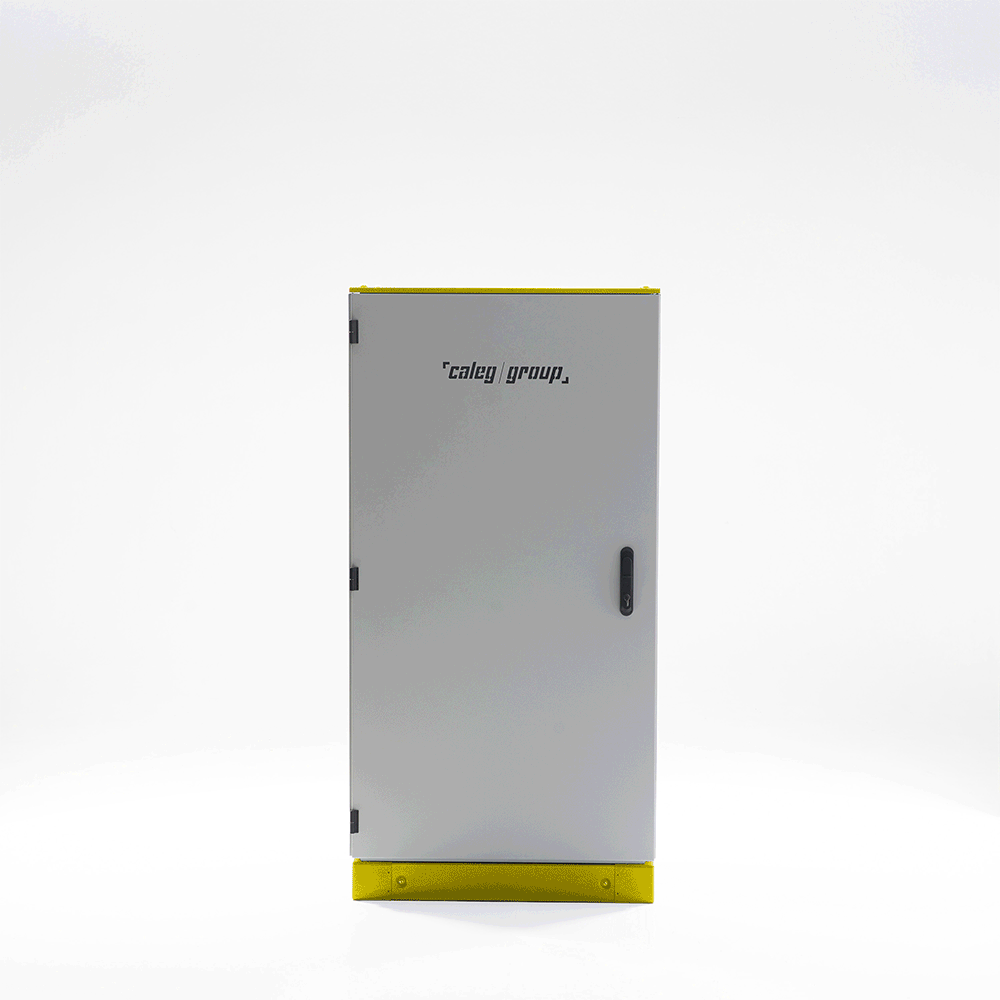

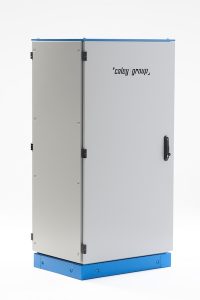

Eintürige Ausführung mit wechselbarem Türanschlag

Anreihbar, mit Modellen anderer Hersteller kompatibel

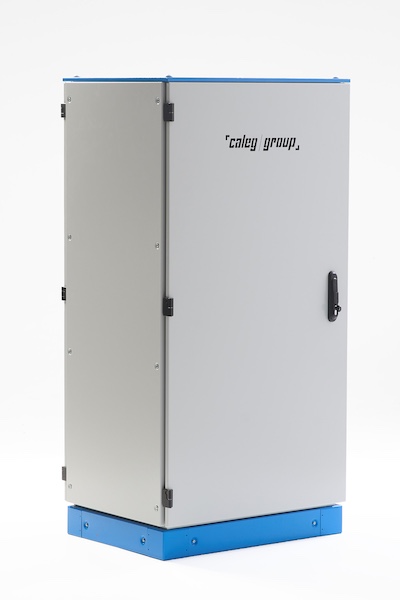

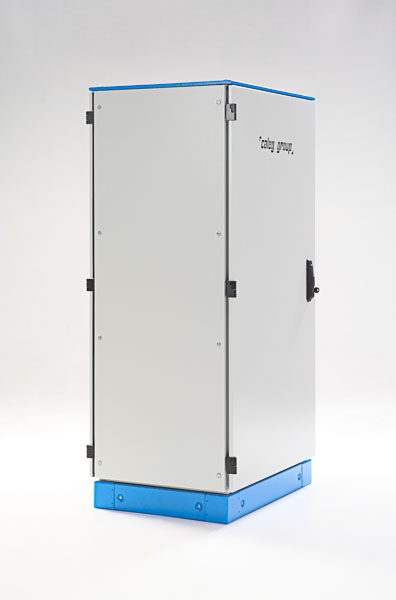

Auch als Einzelstandschrank verwendbar

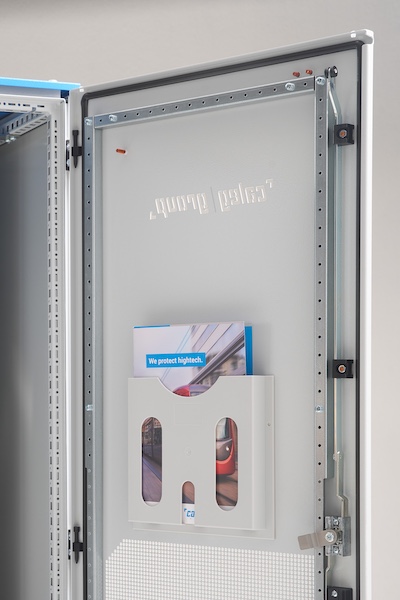

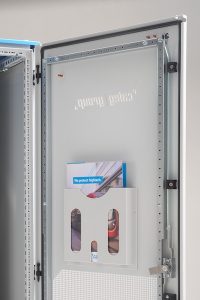

Schaltplantasche aus Kunststoff

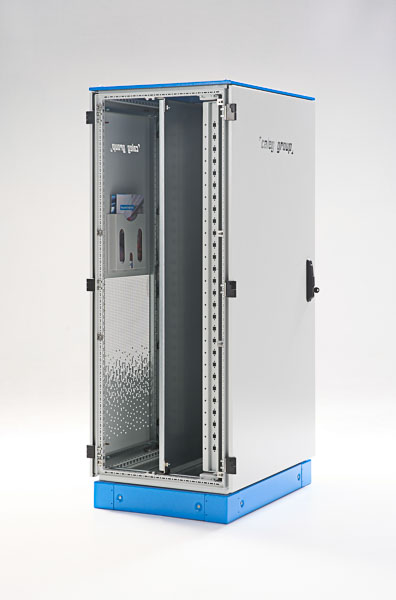

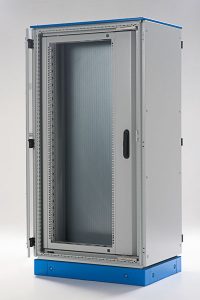

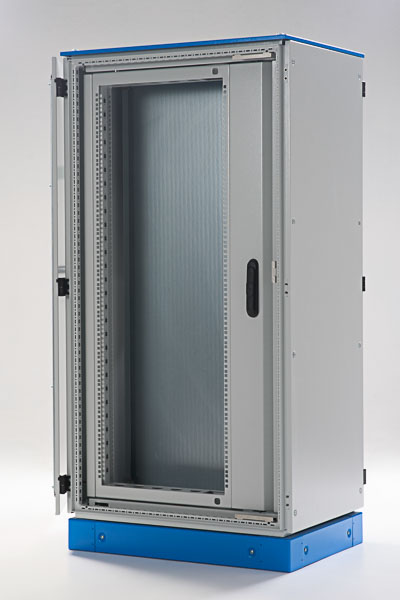

Ausführung mit 19-Zoll-Schwenkrahmen, mit Voll- oder Teilsichttür möglich

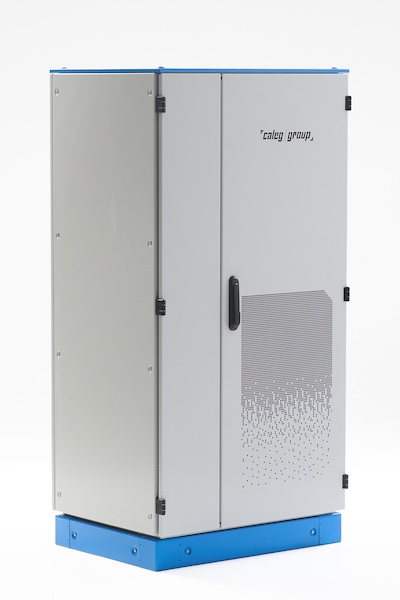

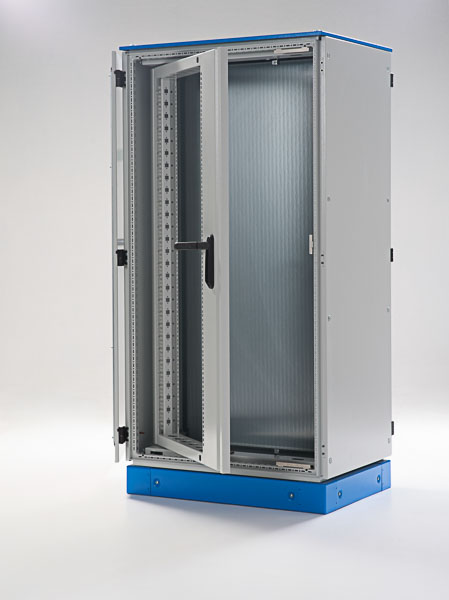

Zweitürige Ausführung mit symmetrischer oder asymmetrischer Teilung der Türen
